Индикатор наработки времени крана

Индикатор наработки времени крана - Необходим для контроля времени наработки крана, позволяет вовремя проводить необходимое обслуживание крана, текущий и капитальный ремонты. Встраивается либо в дверцу ящика управления краном либо устанавливается внутрь него. Индикатор наработки времени крана (счётчик моточасов) — это прибор, который регистрирует время работы механизмов и оборудования грузоподъёмных кранов, подъёмников (вышек), кранов-манипуляторов и других машин. Цель — учёт времени наработки для своевременного технического обслуживания узлов и агрегатов машин, а также расчёта остаточного ресурса.

Счётчики моточасов могут быть в виде отдельных устройств или узлов, встроенных в приборы безопасности кранов.

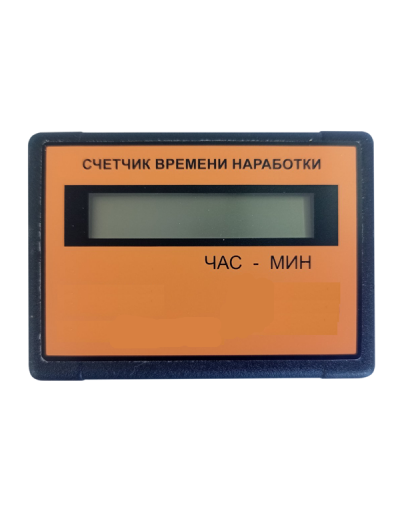

Счетчик времени наработки (счетчик моточасов) ARCOM-HM-28

Виды

Некоторые модели счётчиков моточасов для кранов:

СМЧ-1М — электронный счётчик, ведёт счёт времени наработки от момента включения питания и до момента его выключения. Напряжение электропитания — 12–24 В, дискретность — 1 час.

СВН-2-01 (СВН-2-02) — счётчик времени наработки, состоит из электромеханического и электронного блоков. Электромеханический блок включает индикаторное устройство из шести цифровых барабанчиков, редуктор и шаговый двигатель, электронный — в виде печатной платы с навесными элементами.

СМ-1-АС, СМ-1-IP65 — электронный счётчик, ведёт счёт времени наработки с момента включения питания и до момента его выключения. Значение времени наработки отображается на светодиодном индикаторе, записывается в энергонезависимую память при каждом выключении питания.

Принцип работы

Включение и отключение счётчика моточасов происходит одновременно с включением в работу двигателя и его выключением. Например, в счётчике СВН-2-01 электронный блок формирует разнополярные электрические импульсы, которые подаются на шаговый двигатель, ротор которого поворачивается в такт каждому импульсу. Это вращение через редуктор передаётся на первый барабанчик, который за час делает один оборот. Затем через три перевода на второй барабанчик, третий, четвёртый и т. д.. Цифра на втором барабанчике означает количество целых часов, на третьем — десятки часов, на четвёртом — сотни часов и т. д..

Правила установки

Счётчик моточасов, как правило, устанавливается на грузоподъёмное устройство. Регистрация времени наработки осуществляется только во время работы крана.
