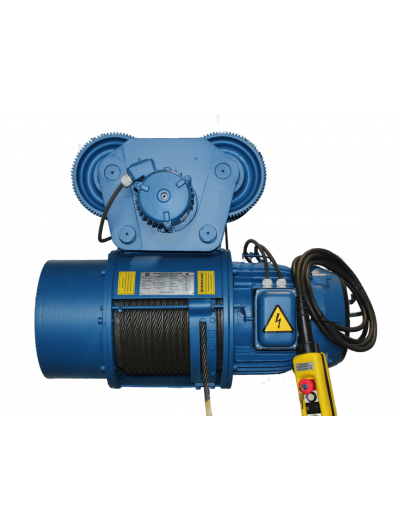

Таль электрическая литейная 53T10416MCS г/п 1,6т, в/п 6,0м, -20С +60С, У3, ОГП, второй тормоз на подъем, защитный экран на таль и крюковую подвеску от кратковременных температурных вспышек до +200С
- Производитель:: Балканско Ехо ЕООД
- Код Товара: CR53T10416MCS
- Наличие: Предзаказ
- Вес: 290 кг
- Размеры: 800x600x600 см
Таль электрическая литейная 53T10416MCS г/п 1,6т, в/п 6,0м, -20С +60С, У3, ОГП, второй тормоз на подъем, защитный экран на таль и крюковую подвеску от кратковременных температурных вспышек до +200С, Дополнительное охлаждение двигателя подъема
Электрическая литейная таль (тельфер литейного исполнения) — специализированное грузоподъёмное устройство для работы в тяжёлых условиях металлургических и литейных цехов. Отличается повышенной термостойкостью, защитой от брызг раскалённого металла и шлака, устойчивостью к агрессивным средам и высоким температурам.
Ключевые особенности конструкции: Термозащищённые компоненты: электродвигатели с изоляцией класса H (выдерживают до +180 °C); термостойкие кабели и клеммные коробки; защитные кожухи из жаростойкой стали. Защита от брызг и искр: герметичные корпуса с классом защиты IP54–IP65; специальные экраны от брызг расплава и шлака; пыле‑ и влагозащищённые подшипники.
Усиленная механика: редукторы с повышенной износостойкостью; канаты/цепи из термостойкой стали; крюковая подвеска с термозащитой.
Системы безопасности: концевые выключатели с дублированием; аварийный тормоз с термостойкими колодками; защита от перегрузки и перегрева.
Основные технические параметры: Грузоподъёмность: от 1,0 до 50,0 т (в зависимости от модели); Высота подъёма: до 30 м (стандартно 10–20 м); Скорость подъёма: 2–8 м/мин (возможны двухскоростные варианты); Режим работы: тяжёлый (A7–A8 по ISO 4301/1); Температура эксплуатации: от −20 °C до +60 °C (с учётом нагрева от технологического процесса до +150 °C вблизи источника тепла); Напряжение питания: 380 В, 50 Гц (возможны варианты под заказ).
Области применения: литейные цеха (разливка металла, перемещение ковшей); мартеновские и электродуговые печи; термические участки (загрузка/выгрузка печей); участки обработки горячих заготовок; металлургические комбинаты (перемещение раскалённых слитков).
Отличия от стандартных электрических талей: Материалы: жаростойкие сплавы вместо обычной стали. Изоляция: термостойкие обмотки двигателей и кабелей. Защита: дополнительные экраны и кожухи от брызг. Ресурс: увеличенный срок службы в агрессивных условиях.
Сертификация: соответствие стандартам для металлургического оборудования (например, ГОСТ Р 55178‑2012 для кранов в металлургическом производстве).
Требования к эксплуатации: Регулярное ТО: проверка изоляции, смазки, состояния каната/цепи каждые 150–200 моточасов. Контроль температуры: мониторинг нагрева двигателя и редукторов. Очистка: удаление шлака и окалины с защитных кожухов. Ограничения: запрещено использовать для подъёма людей или транспортировки опасных веществ. Обучение персонала: работа только с аттестованными операторами.
Выбор литейной тали: ключевые критерии Грузоподъёмность — с запасом 20–30% от максимального веса груза. Высота подъёма — с учётом высоты цеха и технологического оборудования. Класс защиты — не ниже IP54 для пыльных и влажных условий. Термостойкость — соответствие максимальной температуре в зоне работы. Опции безопасности — аварийный тормоз, датчики перегрузки, термозащита. Совместимость с краном — если таль устанавливается на мостовой или козловой кран.
Для точного подбора модели рекомендуется: предоставить схему размещения оборудования; указать температурный режим и агрессивность среды; обозначить график работы (количество циклов в смену); уточнить требования к управлению (пульт, радиоуправление).
В компании CRANE вы можете приобрести тельфера пр-ва Болгария типа Т и МТ, ВТ и ВМТ. ОПИ, ПБИ, ВБИ (ВЗИ), с двумя скоростями на передвижение, с радиусом поворота, с низкими температурами эксплуатации, с синхронным управлением несколькими тельферами одновременно. Также наша компания можем модернизировать таль: установка радиоуправления, установка частотных преобразователей на подъем и передвижение тельфера, установка пульта управления на 6 кнопок для кранового исполнения, увеличение ширины полки катания тали до 450мм.
Габаритный чертеж:

Комплектация тали:
Корпус тали - стальная сварная конструкция цилиндрической формы изготовлена из листового материала. На корпусе установлен редуктор и электродвигатель подъема.
Редуктор подъема - надежный двухступенчатый планетарный редуктор расположен вне барабана или корпуса тельфера, что позволяет легко обслуживать его в период эксплуатации.
Барабан - установлен соосно редуктору и электродвигателю. Установлен на шариковых подшипниках на передних щитах электродвигателя и редуктора. Конструктивно производится с винтовым каналом для укладки каната.
Муфта упругая в сборе - резиновое и металлическое основание, позволяющая надежную передачу двигательного момента от вала двигателя к валу редуктора,с достаточно хорошей возможностью для аксиальной и угловой компенсации.
Канатоукладчик - обеспечивает правильную укладку и ведение каната в винтовом канале барабана, а также его нормальный сход с барабана.
Электродвигатель подъема - трехфазный асинхронный двигатель с конусным ротором с встроенным конусным тормозом. Степень защиты IP 54. Также бывают в двухскоростном исполнении. Все электродвигатели оснащены тепловой защитой ТР1 (что позволяет не перегревать двигатель вовремя нагрузок).
Крюковая подвеса в сборе - крюк с роликовым блоком полиспаста различного диаметра (может быть и с двумя роликами в зависимости от г/п).
Шкаф управления (ЩИТ) - шкаф с электроаппаратурой, изготовлен в основном на базе контакторного управления электродвигателей, с возможностью для реализации радио или частотного управления. Степень защиты IP 54.
Пульт управления - в стандарте установлен пульт управления на 4 кнопки + ключ IP65 (возможность заказа на 6 кнопок)
Тележка передвижения (на стационарных талях тележка отсутствует) - механизм передвижения тали состоит из: Боковин тележки - 2шт, Ведомых колес - 2шт, Ведущих колес - 2шт, Блок-шестерни, шестерни на передвижение и электродвигателя передвижения (также кол-во тележек может зависеть от г/п)
Документация - паспорт, сертификат, инструкция по монтажу, каталог запчастей, схема электрическая.
| Параметры оборудования: | |
| Грузоподъемность, тн | 1,6т |
| Высота подъема, м | 6,0м |
| Исполнение: | Общепромышленное |
| Категория размещения: | У3 (в помещении) |
| Температура эксплуатации: | -20+60 |
| Режим работы: | 3m по Fem (тяжелый) |
| Скорость подъема, м/мин | 8,0/2,0 м/мин |
| Скорость передвижения, м/мин | 20,0 м/мин |
| Управление: | С пола (с подвесного пульта на 4 кнопки+ключ) |
| Мощность двигателя подъема, кВт | 3,0 кВт |
| Мощность двигателя передвижения, кВт | 0,25 кВт |
| Степень защиты электрооборудования: | IP54 |
| Тормоз: | на подъем / на передвижение |
| Напряжение: | питания 380В / управления 42В |
| Тепловая защита: | ТР1 |
| Ширина полки катания / Двутавр: | 130-150мм / 30М-45М |
