Кантователь электромеханический подвесной ГРП-КЭМП-А-2000-24

Кантователь электромеханический подвесной ГРП-КЭМП-А-2000-24 - это специализированное грузозахватное устройство, предназначенное для безопасного захвата, подъема и поворота на 180° и более литейных опок с заготовкой, массой до 2000 кг. Кантователь монтируется на крюковую подвеску крана, что обеспечивает его мобильность и возможность работы в любой зоне цеха. Управление операциями кантования осуществляется дистанционно с помощью радиопульта, что позволяет оператору находиться на безопасном расстоянии.

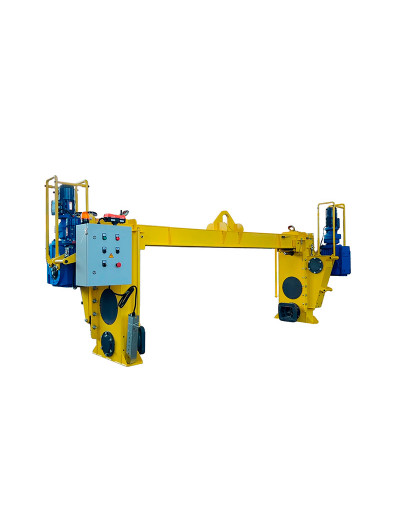

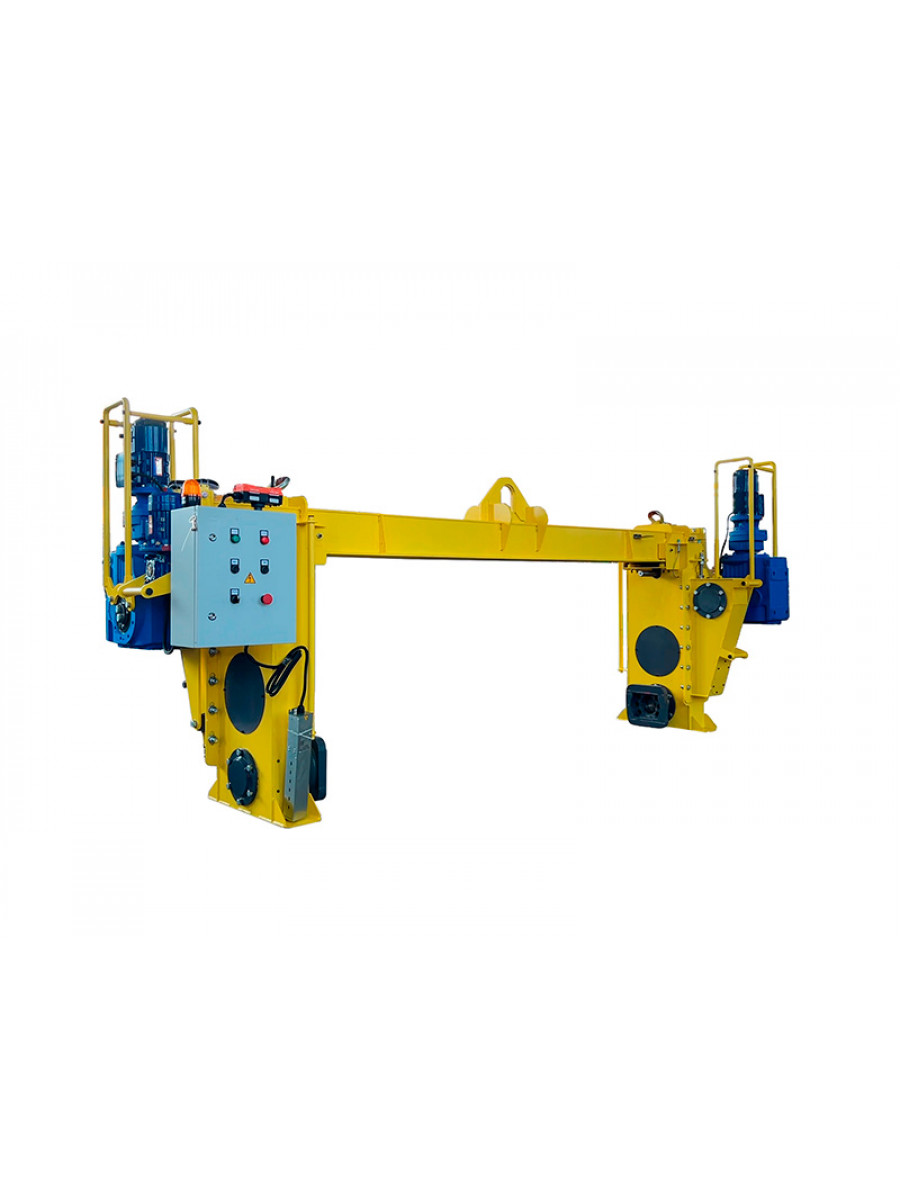

Основу составляет несущая балка, служащая направляющей для двух подвижных захватов. Два привода на каждый захват: вращения и захвата. На приводе поворота установлен мотор-редуктор, который через цепную передачу приводит во вращение захват, спроектированный под форму цапфы опоки. Привод перемещения захвата обеспечивает точное и плавное сдвигание и раздвигание захватов для их точного позиционирования и надежного зацепления с опокой.

Помимо основного радиопульта, на корпусе самого кантователя расположены органы управления захватом опоки: кнопки синхронного сдвижения/раздвижения захватов, аварийные кнопки «Стоп» и переключатель для независимого доворота левого или правого захвата. Эта функция критически важна для облегчения и ускорения процесса стыковки с опокой, особенно при неточном расположении цапф на опоке.

Конструкция включает светозвуковой маяк (сирена с проблесковым маячком) для предупреждения персонала о начале работы, концевые выключатели на основе индукционных датчиков для автоматической остановки захватов в крайних положениях и механические защиты (ограждения) от случайных столкновений с препятствиями. Для удобства обслуживания и ориентирования в пространстве предусмотрены поручни и ручки

Кантователь можно подвешивать как за центральную проушину, так и за две боковые, используя стропы, что обеспечивает гибкость в организации работ с разными типами кранов.

Таким образом, кантователь представляет собой современное, безопасное и технологичное решение, сочетающее надежную механическую конструкцию с гибкой системой управления для эффективной работы в литейном производстве.

Конструктивные особенности:

1. Кантователь состоит из центральной балки, по которой перемещаются два независимых захвата.;

2. Балка имеет стационарную проушину или двухветвевой строп для крепления на крюке крана;

3. Два индивидуальных привода - вращения и перемещения.

4. Все основные операции (вращение, перемещение и остановка) выполняются с переносного радиопульта, что обеспечивает безопасность оператора.

5. На панелях управления на самом кантователе продублированы кнопки для сдвигания захватов, аварийной остановки и переключатель для независимого поворота каждого захвата для облегчения стыковки.

6. Пульт управления имеет кнопки стоп, переключатель включения радиопульта, вращения влево/вправо с низкой скоростью, вращения влево/вправо с высокой скоростью, кнопка включения кантователя.

7. Конструкция захватов адаптирована для передачи крутящего момента на цапфы опок диаметром до 80 мм с расстоянием между ними 1440 мм.

Опции:

1. Световая и звуковая сигнализация;

2. Изменяемая скорость вращения;

3. Пульт проводной (кабель 10м).

4. Дополнительный комплект строп (2шт);

5. Цепные стропы;
